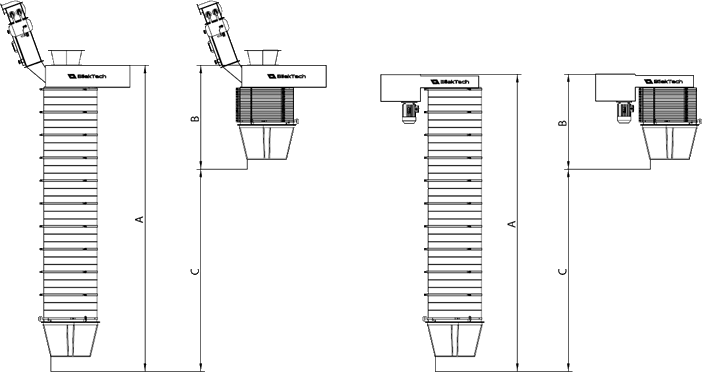

  Çıkış Çapı A Açık Konumdaki Yüksekliği B Kapalı Konumdaki Yüksekliği C
ALC12 Filtreli 10 Boğum 590 mm 4000 mm 1250 mm
Filtreli 3900 mm 1150 mm
ALC16 Filtreli 10 Boğum 690 mm 4000 mm 1250 mm
Filtresiz 3900 mm 1150 mm



BLC 12* / BLC 16*
FİLTRELİ TİP FİLTRESİZ TİP

MODÜL SAYISI

AÇIK KON11UMDAKİ YÜKSEKLİĞİ (A)

KAPALI KONUMDAKİ YÜKSEKLİĞİ (B)

YERDEN YÜKSEKLİĞİ (C)

AÇIK KONUMDAKİ YÜKSEKLİĞİ (A)

KAPALI KONUMDAKİ YÜKSEKLİĞİ (B)

YERDEN YÜKSEKLİĞİ (C)

2 1460 890 570 1360 790 570
3 1790 935 855 1690 835 855
4 2120 980 1140 2020 880 1140
5 2450 1025 1425 2350 925 1425
6 2780 1070 1710 2680 970 1710
7 3110 1115 1995 3010 1015 1995
8 3440 1160 2280 3340 1060 2280
9 3770 1205 2565 3670 1105 2565
10 4100 1250 2850 4000 1150 2850
11 4430 1295 3135 4330 1195 3135
12 4760 1340 3420 4660 1240 3420
13 5090 1385 3705 4990 1285 3705
14 5420 1430 3990 5320 1330 3990
15 5750 1475 4275 5650 1375 4275
